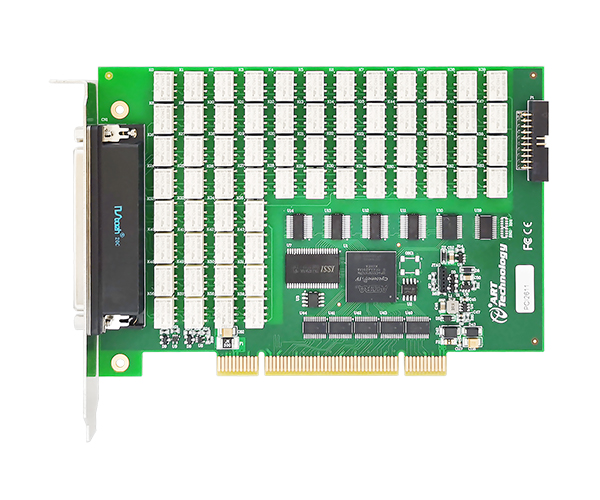

PCI2611矩陣開關卡
產品簡介：64個交叉點組成的中密度 PCI矩陣開關模塊
拓?fù)浣Y(jié)構：（硬件電路決定拓?fù)浣Y(jié)構，訂單備注拓?fù)浣Y(jié)構）
2線兩組4×8（默認拓?fù)洌?br> 2線4×16
2線8×8
機電繼電器，非自鎖型
產品附件：
- 產品詳情
- 相關產品
產品型號 | PCI2611 | ||
產品系列 | 矩陣開關 | ||
連接器 | DB62母座 | ||
接線方式 | DB62公頭轉DB62公頭線纜(選配) | ||
拓?fù)浣Y(jié)構 | 2線4×16矩陣 | 硬件拓?fù)浣Y(jié)構僅三選一 | |
2線8×8矩陣 | |||
2線兩組4×8矩陣（默認） | |||
輸入特性 | *大切換電壓 | 通道間 | 150 V |
通道與地 | 150 V, CAT I | ||
*大切換功率（單通道） | 30W, 37.5 VA | ||
*大切換電流（單通道） | 直流 | 1A | |
交流 | 0.25A | ||
*大承載電流（單通道） | 直流 | 2A | |
交流 | 0.5A | ||
直流路徑電阻 | *初時 | < 1Ω | |
壽命終止時 | ≥2Ω | ||
熱電動勢 | < 9μV | ||
*小電流 | 10μA | ||
支持RTSI <0..7>觸發、外部觸發（前面板） | |||
