遠程轉接擴展套件是什么?如何理解?阿爾泰科技


第一:如何理解遠程轉接擴展套件?

  1. 協議轉換

    上行:PCIe插槽內的PCIe Switch將信號轉換為適配差分銅纜或光模塊傳輸?shù)男问健?br/>下行:PXIe遠端模塊通過PCIe Switch 將信號還原為標準PXIe背板鏈路(支持 ×8×16、×4×4×4×4等拓?fù)洌?/p>

本質上,PCIe與PXIe的協議轉換通過 “PCIe Switch橋接” 實現,因此在帶寬、延遲及兼容性上均與原生PCIe保持一致。


   2.總線拓展

PCIe-PCIe和PXIe-PXIe遠程轉接套件都是“把PCIe鏈路做透明延伸”:主機端 PCIe 卡通過線纜/光纖把 PCIe 信號送到遠端接收器,遠端再還原成標準 PCIe 背板,BIOS 直接識別,軟件零改動,從而實現機箱外插槽擴展、遠距離測控等需求。


第二:不同應用場景下應選擇哪種遠程轉接套件?


對于持有帶 PCIe 槽位的普通主機,卻需要使用 PXIe 總線采集卡,且希望節省成本、不額外采購 PXIe 控制器的場景,可選擇遠程轉接套件:

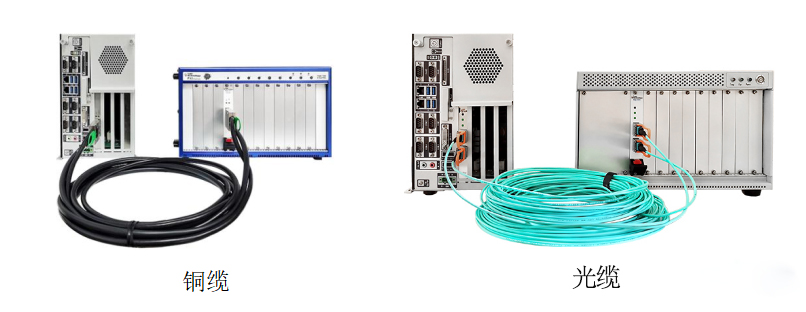

(1)PCIe-PXIe遠程轉接套件

對于持有帶雷電接口的筆記本電腦,卻需要使用 PXIe 總線采集卡,且希望便捷性、節省成本,并以筆記本做主控,可選擇以下方案

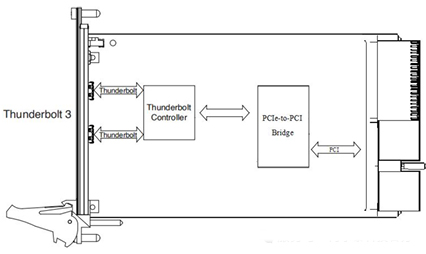

雷電-PXIe遠程轉接套件

針對已持有對應總線機箱及采集卡,但因通道需求超出單機箱槽位容量的場景,可采用以下方案:

連接雷電接口設備與 PXIe 總線系統的轉接方案,核心是通過專用轉換模塊實現雷電信號與 PXIe 信號的雙向適配

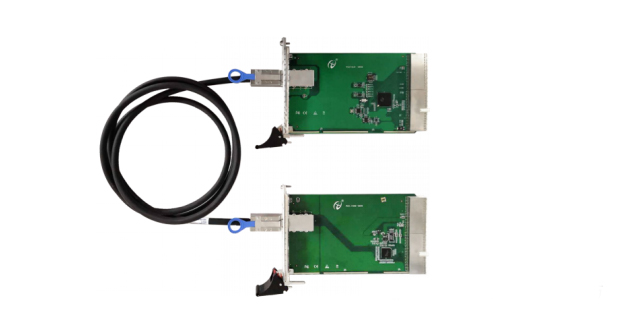

(1) PXI-PXI

適用于 PXI 總線設備的擴展,能保證 PXI 設備之間的良好兼容性,可穩定地擴展 PXI 總線機箱的槽位,滿足多通道數據采集等需求。

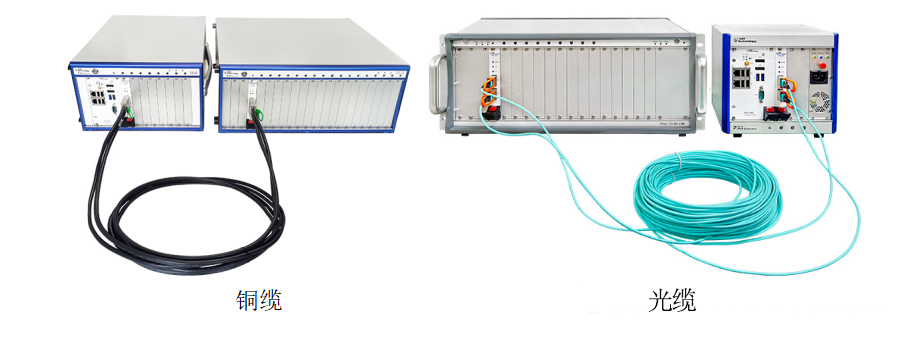

(2)PXIe-PXIe

針對 PXIe 總線設備,在傳輸速度和性能上更有優勢,能實現高速率的數據傳輸,適用于對數據傳輸速度要求較高的多通道采集場景。


(3)PCIe-PCIe

適用于 PCIe 總線設備的擴展,可靈活擴展 PCIe 插槽數量,方便連接更多的 PCIe 設備,滿足各類基于 PCIe 總線的擴展需求。
